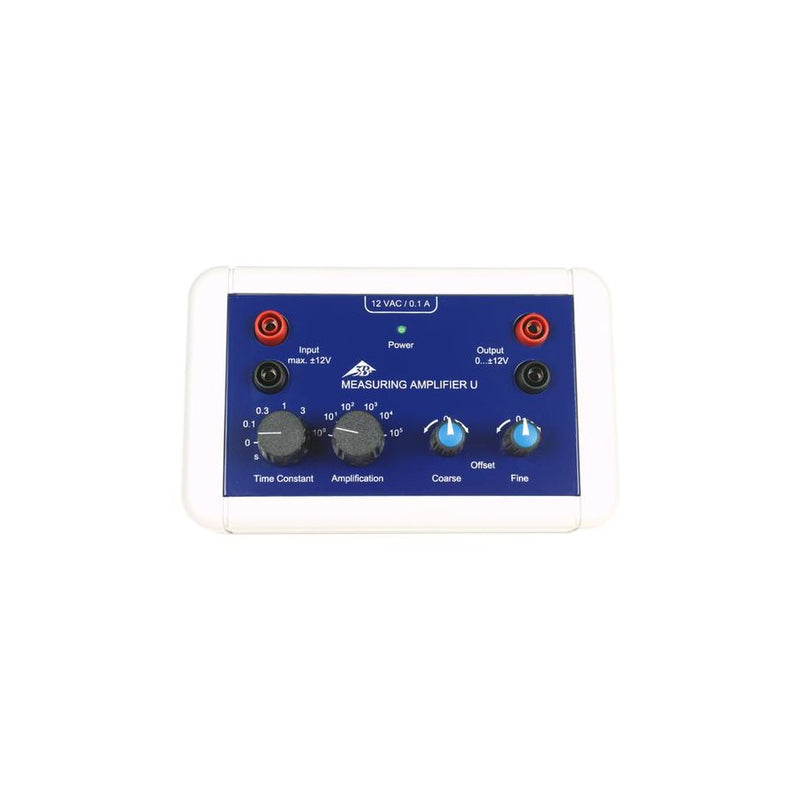

Mätförstärkare U (230 V, 50/60 Hz)

Mätförstärkare U förstärker lågamplitudmätningssignaler från lågmotståndssignalkällor för mätning med valfri voltmeter eller oscilloskop. Genom att använda ett externt shuntmotstånd är det också möjligt att mäta små strömmar. Offset -spänningar kan kompenseras med grova och fina förskjutningsreglage. Förstärkning (förstärkning) kan väljas i intervall från 0 till 5 befogenheter om tio. Högfrekvent brus eller andra störningssignaler filtreras bort med hjälp av ett lågpassfilter med stegvis valbara tidskonstanter mellan 0 och 3 sekunder. Utgångsspänningen har samma tecken som ingångsspänningen.

• Ingångsmotstånd: 10 kohm
• Utgångsmotstånd: 300 ohm
• Offset spänningsdrift: <2 ?V/K (efter 15 minuter drift ca.)
• Förstärkningsfaktorer: 10⁰; 10¹; 10²; 10³; 10⁴; 10⁵
• Tolerans för förstärkningsfaktorer: <2,5 %
• Ingångsspänning: max. ± 12 V (överbelastning skyddad för korta transienter upp till 100 V)
• Utgångsspänning: 0… ± 12 V (kortslutningsskyddad)
• Strömförsörjning (via plug-in levereras): 12 V AC
• Omgivningstemperatur: 5 ° C ... 23 ° C… 40 ° C
• Förvaringstemperatur: -20 ... 70 ° C
• Relativ luftfuktighet: <85%
• ingen kondens
• Operationell anpassning: Horisontell
• Föroreningsnivå: 2
• Skyddsklass: IP20
• Mått: 170x105x50mm³ ca.
• Vikt: ca 335 g
