Resistensbro

Motståndsbron används för att mäta motstånd i bryggkretsar och undersöka spänningsfall över ledningar. Enheten är endast lämplig för lågspänning.

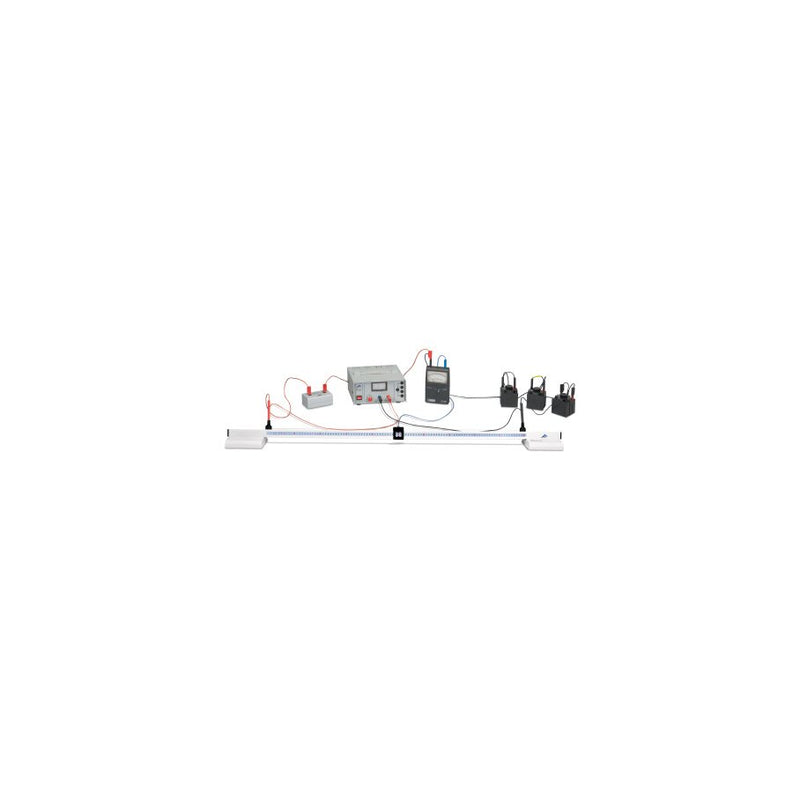

Den består av en skena med en skala monterad vid två punkter och en motståndskabel som sträcks mellan två anslutningsuttag. En glidkontakt på motståndstråden används för att ställa in motståndet för de resulterande två trådsektionerna. En Wheatstone -bryggkrets är konfigurerad för att bestämma okända motstånd.

Mått: ca. 1300x100x90 mm³
Skena: ca. 30x30 mm²
Skala: 0 - 1000 mm
Skalaindelningar: mm
Motståndskabel: 1 m, 0,5 mm dia.
NiCr -resistans: 5,3 ?
Anslutning: 4 mm säkerhetsuttag
Högsta tillåtna spänning: 8 V
Maximal tillåten ström: 1,5 A
